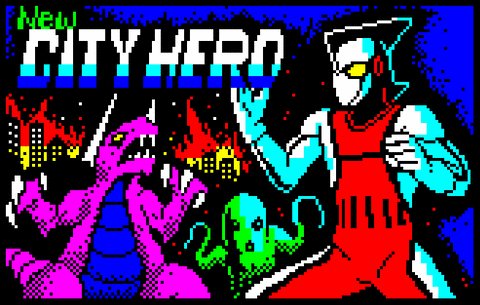

拙作 Newシティヒーローの冒頭ローディング画面の処理で、カセットテープのロード中にアニメをしているシーンがあります。今回はこの実装について説明します。

---

• カセットテープの読み込みをどこに配置するか

カセットテープ自体は本体の処理とは関係なしに読み込みを続けていますので、本体側の空き時間に処理をすると言っても、時間的な余裕などほぼ無いに等しい状態です。また、ゲーム本体を PC-8001のRAMに読み込む関係で

1. 読み込み中は BASIC ROMは生かしておく
2. ゲーム本体の読み込み範囲にローダーを置けない

という割とキツめの制約を受けます。BASIC ROMを生かすという事は、BASIC ROMが使用しているワークエリアは、ロード終了までは一切壊せないという事を意味します。BASIC のワークエリアは N-BASICと N80-BASICで微妙に違いますので、マージンを見ておく必要があります。通常であれば 0xE400 が限界です。New シティヒーローでは動作確認の結果、0xE4F1 まで使っています。おそらく、これより後ろは殆ど猶予は無いと思います。

ゲーム中のワークエリアは 0xE51A から使用していますので、実際の空きは41バイトとなっています。バックバッファを 0xE700 からとしています。0xF300 からが VRAMです。一見、どこにも空きがないように見えますが、たった一箇所、空きがあります。それが VRAMのさらに後ろ、0xFEB8 - 0xFFFF です。

---

最初は OUT命令を使って自分で制御しようかとも思ったのですが、Newシティヒーローでは PC-8001 / PC-8801 / mk2 / SR / PasocomMini という幅広い環境で動かすため、特にハードの違いが大きいと予想されるカセットテープの読み込みは、自分で制御は少し危険と感じました。そのため、BASIC ROMルーチンを呼び出す事で、データの読み込みを行う事にしたのです。ROM内ルーチンの場所と画面の初期化はこちらで確認してください。画面を初期化したら、続いてカセットテープ読み込み開始の手続きを行います。

    ld      a, %00101001
    out     (0x30), a          ; カセットモーターON
    call    BIOS.CMT_OPEN_R    ; CMT 読み込み開始

以後、call BIOS.CMT_READ を呼び出すたびに、カセットテープから読み込んだ1バイトが Acc に返却されます。読み込みが終わったら、

    ld      a, %00100001
    out     (0x30), a          ; カセットモーターOFF

---

• テープから読み込んだデータの処理

BIOS.CMT_READ から読み込んだデータは、通常は以下のように処理していきます。カセットテープにどのような順番でデータが格納されているかは、実は任意であり、やろうと思えば全く標準とは異なる形式で保存する事も出来ます（独自形式だとモニタからロードは出来ません）。ここでは比較的標準的な形式で説明します。

最初に読み込まれるのは、冒頭の「ぴーーーっ」という音です。内容的には GAP という数値が返ってきます。この GAP は 0x3A です。0x3A が続く限りは最初は空読みを続けます。これは先頭位置合わせですね。

.serial
    call    BIOS.CMT_READ
    cp      0x3A
    jr      nz, .serial

続いて読み込み先アドレスが H, L, Sum と3バイト読み込まれます。H と L を足して NEG した結果が Sum と異なっていたらエラーとなります。

    call    BIOS.CMT_READ
    ld      h, a
    call    BIOS.CMT_READ
    ld      l, a               ; HL 読み込みアドレス
    call    BIOS.CMT_READ      ; Acc チェックサム
    ld      c, a
    ld      a, h
    add     a, l
    neg
    cp      c
    jp      nz, BIOS.CMT_CLOSE ; チェックサムエラーで停止

ここからはデータブロックの読み込みとなっていきます。

    ; ブロック間 GAPを読み飛ばす
.read
    call    BIOS.CMT_READ
    cp      0x3A
    jr      nz, .read

    ; ブロックサイズ読み込み
    call    BIOS.CMT_READ      ; ブロックサイズ
    ld      b, a               ; B 読み込みループ回数
    ld      c, a               ; C チェックサム初期値

    ; ブロックデータ読み込み
.store
    call    BIOS.CMT_READ      ; Acc 1バイト読み込み
    ld      (hl), a            ; メモリに配置する
    inc     hl
    add     a, c
    ld      c, a               ; チェックサム加算
    ;
    ; ** ここにアニメ処理を記述する **
    ;
    djnz    .store             ; ブロック数分ループする

    ; チェックサム確認
    ld      a, c
    neg
    ld      c, a               ; 全ての加算値を NEG
    call    BIOS.CMT_READ      ; チェックサム値読み込み
    cp      c                  ; 比較して
    jp      nz, BIOS.CMT_CLOSE ; チェックサムエラーで停止
    jr      .read              ; 読み込みを続ける

ブロックとブロックの間に1バイトの 0x3A（GAP）が挟まれていますので、それを読み込んでスキップします。

続いてブロックサイズを読み込みます。1ブロックの最大サイズは256までです。おそらく 255 が入ってきますが、最終最後には端数が入ってきます。ここで得られた値でループします。また、この読み込んだ値もチェックサム対象なので保存します。

ここからはブロックサイズ分ループしながらメモリに読み込んだデータを書き込みつつ、チェックサムを更新しつつ進行します。この部分に僅かに処理する時間があるので、ここにロゴアニメの処理を入れています。サウンド演奏ルーチンを入れたりすれば、中村光一氏のドアドアのような事も出来るかもしれません。
