- PCG8100 というハードウェア
PCG-8100は、最大で128個のキャラ文字を書き換えられます。言い換えると同時に128個までしか定義できません。とっても少ないのです!

また、PCGはキャラクタ文字なので、普通に作ると動きはキャラクタ単位となります。

PCGを仮に画面全体に敷き詰めることが出来れば、後は普通のグラフィック画面のように扱えます。実際、そのような機種は MZ系などで存在します。ですが残念ながら PCG8100 では全く足りていません。その後発売された PC-8001mkⅡ専用の PCG8200 でも最大で256文字までです。少ないですよね…。
- PCG をリアルタイムで再定義する

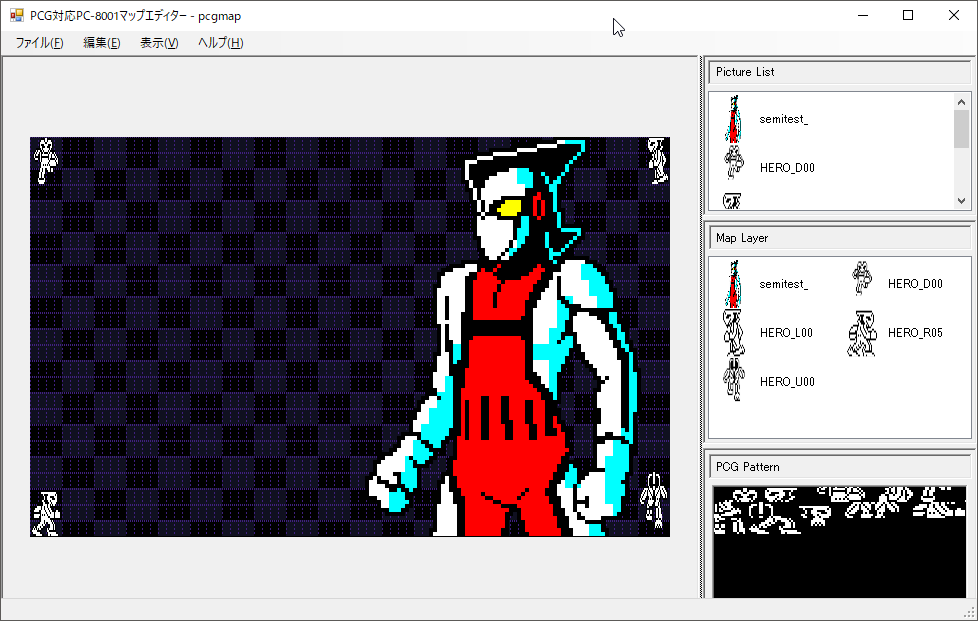

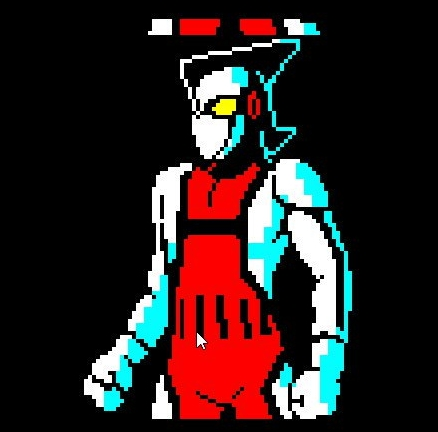

数が足りないのであれば、画像が必要な部分に動的にキャラ文字を配置して、PCGをその都度再定義すれば何個でも画像表示できるし、ドット単位で動かすこともできるよね?ってのが、最初の発想でした。下記の画像は PCG の OFF と ON の状態です。例えば PCG-8 の部分は同じキャラが使われているのが分かりますでしょうか。

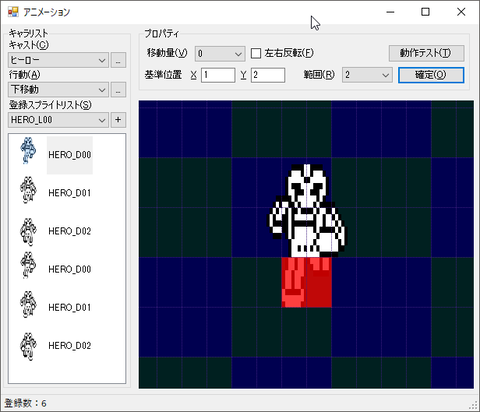

このアイディアを生かすためには、相応のデータ作成が必要です。そして、このデータ作成は人間が対応できる範囲を軽く超えていると思われました。そのため、このアイディアを実現するため、最初に取り掛かったのがエディタの制作でした。このエディタの機能には、PCG定義データのキャラ単位での出力と、必要最小限のキャラ文字構成情報が必要でした。

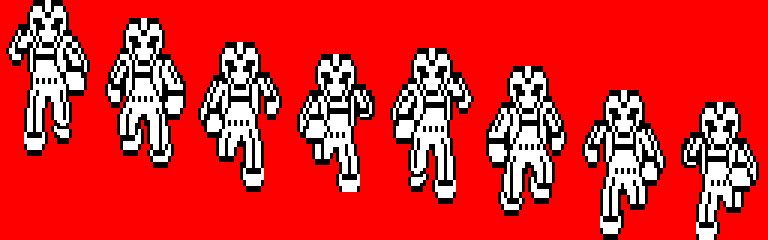

そして、エディタを作りながらサンプルデータを動かして気がつきます。真面目にドット単位で動かさなくても、キャラが8パターン切り替えするのなら、そのパターン毎に予めズラしておけば勝手にドット単位移動に見える!


アイディアは次々と膨らみ、その結果、データに移動タイミング情報も追加となりました。エディタがバカみたいに高機能になっていきました!
- 描画方法の検討

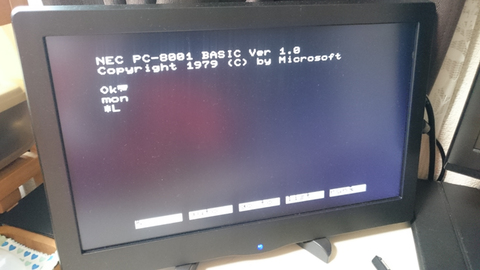

現在の PC-8001 を取り巻く環境では、ブラウン管モニタを使う事は少なく、何らかの形で液晶モニタを使用している事が多いです。私が用意できた実機環境のモニタは、中華の cocopar 液晶モニタでした。このモニタは 15kHzを食うという珍しい液晶モニタだったのです。そのため購入したのですが、このモニタ、ダブルバッファによる瞬間的な CRTC OFFでも反応して、とても正視出来ないレベルでちらつきまくるのです!

【広告】
WIMAXIT
流石にこれには完全にお手上げです。ただ、VRAMアドレスを切り替える際に、DMAC止めずに CRTC 更新しても、アドレスは切り替わる事が分かりました。問題は1行ズレる事ですが、それは最初から想定すればなんとかなりそうです。

1行ズレを前提にプログラムを組んでテストしてみたのですが、さらに分かった事がありました。それは、正確に1行ズレてなくて、1行の途中からズレているため、アトリビュートが正しく反映されていないと言う事です。これでは使えません。
さらに、DMAC 停止の正しい手順で切り替えても、なぜか左下にゴーストが発生しました。これではダブルバッファそのものが使えないです。なので、ダブルバッファを諦めて、バックバッファから画面転送でどうだと追加テストしました。
が、これもテストの結果、転送だけで 30ms 以上必要とわかりました。また、この方法では画面の真ん中で必ずたらつくのです。やはり、この方法も使えないと分かりました。すいません、少し叫ばせてください…
ぐわあああ!
なんてクッソ遅いんだ PC-8001!!

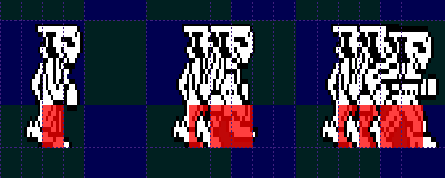

仕方がないので従来の作り方で実装します。描いたら消す。消してから描く。昔ながら技法に戻しました。ただ、黒色で消すだけだとみっともないため、バックバッファから以前の画面を復元するようにしてみました。
少しちらつきましたが、マップの建造物の上にキャラを動かしても、綺麗に移動する事に成功しましたので、この方法で妥協する事にしました。残念でしたが、ここら辺りが落とし所でした。
- PCG再定義の限界
実験の結果、PCGが垂直ブランキング期間内での最大定義数は14個でした。それ以上の定義を行うと、表示期間中に突入するため、画面にノイズが発生します。PC-8001 は相変わらず遅いのですが、いやそれは分かってた事ではあるのですが、ヤバイ!4×4=16文字でキャラを構成してデータ作成を行っていたため、このままでは表示が出来ない。
急遽、しおQさんに14文字構成でデザイン変更できないか打診したところ…

問題ないです
と快く引き受けてくださいました。しかも続けてしおQさんは、

昔はこういう制約は普通でしたし
そこのやりくりもまた楽しかったりします!
流石はプロです。大変助かりました。こうして、任意の位置に任意のキャラを、なんちゃってドット単位で画面に表示できるようになりました。諦めずにテストし続けた結果がここにあったりします。ちなみに、この後のプログラム改善で、垂直ブランキング期間内で16個の書き換えができるようになったのですが、未だにこの事実はしおQさんにはお伝えしていません💦 ※多分
ちなみにボマーンさんもNCHのアニメについてツイートされていますので、是非ご参照ください。
この PCG再定義からをプレゼンした動画がぴす太™️さん @pista_TMにより公開されました。宜しければこちらもご参照ください。
Newシティヒーローメイキング・インデックス
【広告】※ 机の裏側、どうしてもごちゃごちゃしちゃうので、これで隠すと綺麗に見えます。
こんな感じでツールで描いていきます。 内藤さんのこだわりにより、移動時に足の位置が滑らないよう修正してゆきます。
— ボマーン (@bomarn) November 5, 2019
怪獣は2本ツノでしたが、PCG再定義時間の限界によりしおQさんに1本に修正していただきました。 #80mk2 pic.twitter.com/7Ssb1XyDp6
この PCG再定義からをプレゼンした動画がぴす太™️さん @pista_TMにより公開されました。宜しければこちらもご参照ください。
