ME テキストカーソル : プログラミング指南

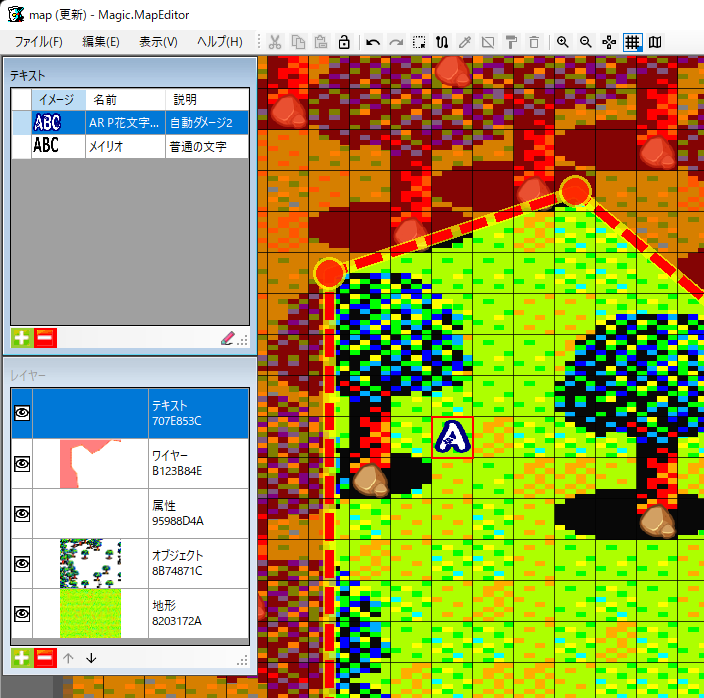

テキスト子ウィンドウでフォントパーツを選択したら、メイン編集画面に編集のイメージカーソルが表示されるようになりました。今回はカーソル位置に設置イメージを表示する仕組みについて、簡単に説明していきます。

カーソル位置にイメージを表示する時は、最初に表示しても良いタイミングか確認します。この確認項目が結構多いです。

自分がアクティブか
選択を開始する待ち状態か
選択実行中か
スクロール中か
ウィンドウがリサイズ中か
Altキーが押されているか

編集カーソルは設置可能かどうかを示す指標となりますので、編集が出来ない時は非表示にするという仕様としています。そのため、チェック項目が多岐にわたっています。実はこの他にも、ワイヤの設置中か等のモード別の判定もありますが、長くなるので今回はこのぐらいで💦

無事、編集カーソル表示状態と判定されたら、続いて編集モード別にカーソル表示処理を分岐します。テキストカーソル以外は既に実装済みなので、editMode の分岐に case EditMode.Text: を追加するだけです。


    switch (editMode)
    {
        case EditMode.BG: DrawCursorGround(g); break;
        case EditMode.Object: DrawCursorObject(g); break;
        case EditMode.Attribute: DrawCursorAtrb(g); break;
        case EditMode.Wire: DrawCursorWire(g); break;
        case EditMode.Text: DrawCursorText(g); break;
        case EditMode.Paste: DrawCursorPaste(g); break;
        default: break;
    }

DrawCursorText メソッドでテキストカーソルを表示します。最初に判定すべきは、子ウィンドウ側でフォントパーツが選択されているかどうかです。こちらも判定プロパティを既に用意してありますので、そちらを確認するだけとなります。選択されていなければ、何もせず戻します。


    if (!mcText.IsValidSelect) return;

表示範囲も他モードのカーソル表示実装時にメソッドとして用意してありますので、それを呼び出して取得します。


    var pos = GetCharaCursorPos();
    var rcDraw = GetDrawRect(new(pos.X, pos.Y, 1, 1));

この rcDraw が現在の編集エリアで拡大縮小された1枠の位置と大きさになります。この場所に A という文字を表示させたいのですが、その前に最後の表示チェックがあります。表示メニューで編集カーソル非表示を指定している可能性があります。また、イメージは点滅させるため、表示タイミングかどうかも確認します。どちらにも該当して、初めて表示可能と判定します。これらの判定も既にプロパティが用意されています。IsViewEditCursor と IsViewEditTiming です。この二つのプロパティを AND 判定して最終確認しています。

【広告】

廊下カーペット洗えるロングラグ廊下敷きマットキッチンマット玄関マットペット用マット防音マット子供お年寄り転倒防止滑り止め付カスタマイズ可能りダイニング、キッチン、廊下用カーペット

XUIAQZW

※ 廊下にこういうマット敷くの格好いいなあ。前向きに導入を検討するか…

表示タイミングであれば、リソース管理クラスから画像を取り出します。通常は受け取った画像は Dispose するべきですが、本マップエディタでは実行速度を稼ぐため、お漏らししないよう気をつけながら、極力各クラスで保存されているそのままのデータ参照としています。そのため、受け取り側で Dispose すると簡単に壊れます。悩んだ挙げ句の実装なのですが、まあ普通はこういう実装は止めた方が良いと思います💦

※ ゲーム系では良くあるのですが、システム系では御法度です…

あとは描画クリッピング設定をして実際に表示します。テキストカーソル表示メソッド全体は以下の通りです。


    //---------------------------------------------------------------
    // テキストカーソルを表示する
    //---------------------------------------------------------------
    private void DrawCursorText(Graphics g)
    {
        if (!mcText.IsValidSelect) return;

        var pos = GetCharaCursorPos();
        var rcDraw = GetDrawRect(new(pos.X, pos.Y, 1, 1));
        if (IsViewEditCursor && IsViewEditTiming)
        {
            var bmp = RscText.GetFont(mcText.SelectID).GetTextPicture("A")[0];

            using var path = new GraphicsPath();
            path.AddRectangles(GetViewEditRects());
            g.SetClip(path);

            g.DrawImage(
                bmp,
                rcDraw,
                new Rectangle(0, 0, bmp.Width, bmp.Height),
                GraphicsUnit.Pixel);
            g.ResetClip();
        }
        else
        {
            g.FillRectangle(brTransDark, rcDraw);
        }
        g.DrawRectangle(PenCursor, rcDraw.X, rcDraw.Y, rcDraw.Width, rcDraw.Height);
    }

いろいろメソッドを用意済みなので、とてもシンプル（？）ですね。mcText.SelectID の値は、その前に mcText.IsValidSelect でチェックしているので保証されています。また選択されているので、RscText.GetFont() でフォントが取れる事も保証されます。このオブジェクトは破棄不要なので、そのまま直接使って GetTextPicture でイメージ画像を受け取ります。受け取るイメージは "A" という指定です。等幅だと1文字ずつ画像データがリストとしてきます。プロポーショナル指定だと、全ての文字が接続された1枚の画像として取得されます。どのみち、最低でも1枚は画像があるので、その先頭の画像だけ取りだして表示するという流れです。

ここまでいろいろ保証されているので、値の整合性チェックは不要なのですね。実行時チェックが一番重いので、必要最小限にして実行速度を稼ぐようにしています。あと、フォントの縦横比は無視して、枠内いっぱいに広げて描画としています。これは、大事なのは編集対象位置に、どんなフォントでテキストを設置しようとしているかであり、設置イメージではないので、このような表示としています。フォント縦横比を守ったのも試したのですが、やたらと細いのとか太いのだと逆に見づらかったので…。

ということで、テキスト設置の前段階までは出来ました。次からいよいよテキスト配置処理です。これは本当は実イメージのまま編集したいのですが、難しければ、入力ダイアログ出す事になります。はたして？
